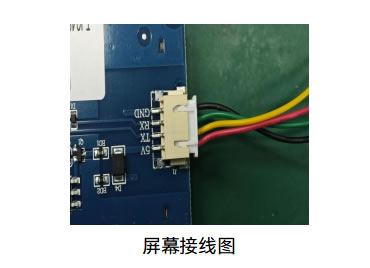

1.內部接線圖 （如下圖）
2.內部結構功能介紹 （如上圖）

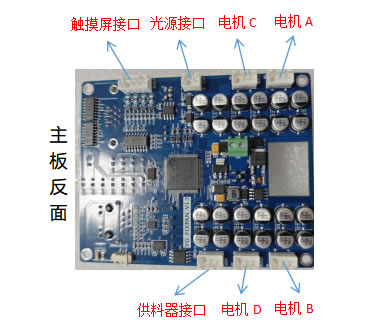

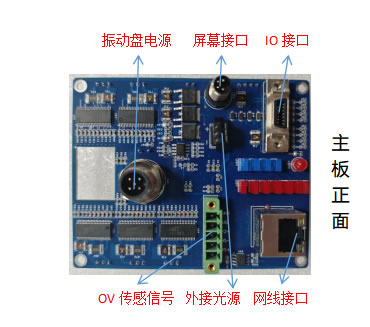

設備主要由光源. 直振電機.主板.盤子.觸摸屏組成。
光源：設備有兩處光源：1 為設備內光源。2 為設備外光源接口。
電機：振動盤具有四個音圈電機，一個直振電機。
觸摸屏：控制設備運行，設置設備供料倉與振動盤的參數。
