用戶手冊_RZ柔性振動盤（一格智能）
-- 目錄 --
觸摸屏操作說明

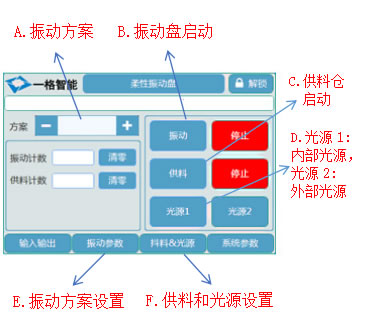

1.觸摸屏界面介紹
如下圖
A振動方案：應對不同的產品需求，可設置不同的方案參數并保存。點擊加減號，可選擇所需的振動方案。
D光源開關：下光源為機臺內部光源；上光源為機臺外光源接口。
F供料和光源設置：設置直振電機參數的大小，光源模式的切換和光源亮度的設置。

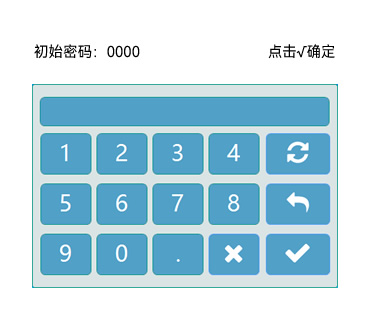

2.觸摸屏密碼介紹
如圖

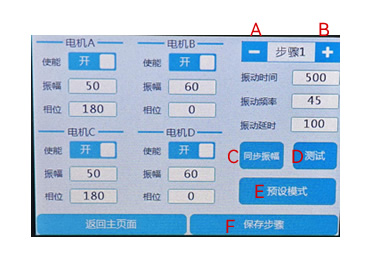

3.振動方案設置
如下圖
A：點擊加減號，選擇要設置的步驟,一共可以設置7 個步驟！
B：選擇步驟二，相同的方法設置對應參數。設置剩余步驟，直至滿足整個方案需要
C：按下同步振幅的按鈕，在設置電機 A 的參數時，B/C/D 振幅參數將自動變成與電機 A 的參數一致，單獨設置 B/C/D 的參數只改變當前參數。
D：微調頻率，單擊測試按鈕，尋找最佳參數。
E：預設當前步驟的動作。
F：點擊保存按鈕，將當前參數保存為步驟一的參數。

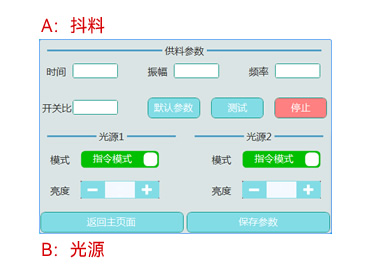

4.抖料.光源設置
A.抖料：此為送料器控制觸發程序。抖料有IO模式與指令模式兩種，點擊IO 模式可切換指令模式。設置完時間、振幅、頻率后可啟動抖料，查看抖料效果。
B.光源：光源1為設備內部光源，光源2為外部光源接口。光源有IO模式與指令模式兩種，點擊IO模式可切換。點擊 “+ -” 號可改變光源亮度。

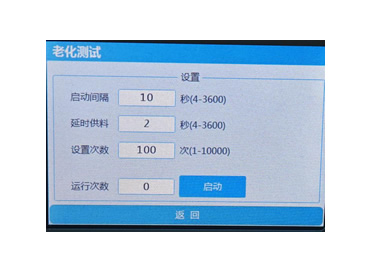

5.老化測試（空跑）
①點擊主頁面的（系統設置），即可進入老化測試演示界面。
②演示：可設置方案間隔時間，方案振動次數，查看連續振動效果。（如下圖）
